ES8P5088FLLQ

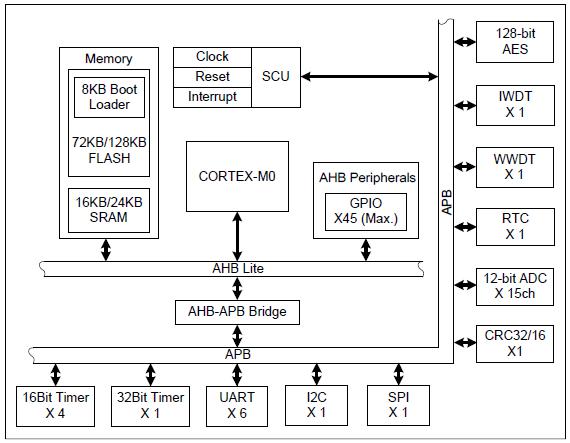

主要特征

工作条件：
工作电压范围：2.2V ~ 5.5V

工作温度范围：-40 ~ 85℃（工业级）

工作主时钟频率：32KHz，400KHz~48MHz

工作电流：Ivdd = 4.5mA(@内部HRC 20MHz，典型值)

待机电流：Ivdd = 5uA（常温，典型值）

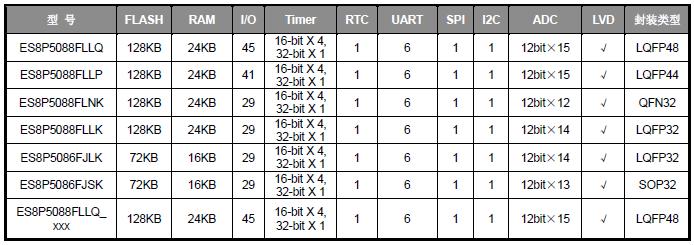

封装：
LQFP48/LQFP44/QFN32/LQFP32 封装（ES8P5088）

SOP32/LQFP32 封装（ES8P5086）
电源：
系统电源输入VDD，支持工作电压为5V 或3.3V 的应用系统

低功耗LVD 用于监测系统电源掉电和上电，可选择产生掉电或上电中断
复位：
内嵌上电复位电路POR

内嵌掉电复位电路BOR

支持外部复位
时钟：
外部晶体振荡器可配置，支持低速振荡器32KHz 和高速振荡器1~20MHz，可配置为系统时钟源

内部20MHz RC 振荡器（HRC）可配置为系统时钟源，出厂前已校准（全温度，全电压范围内频率精度为±2%）。

内部32KHz RC 振荡器（LRC）作为WDT 时钟源，可配置为系统时钟源

支持PLL 倍频，时钟源可选择，最大可倍频至48MHz，可配置为系统时钟源

系统上电默认主时钟为20MHz HRC 时钟
内核：
ARM Cortex-M0 32 位嵌入式处理器内核

支持SWD 串行调试接口，支持2 个监视点（watchpoint）和4 个断点（breakpoint）

支持一组SWD 调试接口

内嵌向量中断控制器NVIC

支持唤醒中断控制器WIC

NVIC 包含一个不可屏蔽中断NMI

内置1 个SysTick 系统定时器

支持单周期32 位乘法器
硬件独立看门狗IWDT：
时钟源可选择

支持低功耗模式下唤醒

超时计数溢出可选择触发中断或复位

窗口看门狗WWDT

时钟源可选择，可用于检测软件的过早或过晚异常

安全可靠，一旦使能，只能通过复位关断

可设定喂狗窗口，喂狗窗口外喂狗将产生复位
存储器：
最大128K 字节FLASH 存储器

- 72K 字节FLASH 存储器（ES8P5086）

- 128K 字节FLASH 存储器（ES8P5088）

- 支持ISP 在线串行编程

- 支持一组ISP 编程接口

- 支持IAP 在应用中编程，可选取部分区域作为数据存储使用

- 支持FLASH 全加密的编程代码加密保护

支持8K 字节Boot Flash

- 通过芯片配置字设置从Boot Flash 或主程序区启动

最大24K 字节SRAM 存储器

- 16K 字节SRAM 存储器（ES8P5086）

- 24K 字节SRAM 存储器（ES8P5088）

- SRAM 存储空间及外设寄存器地址空间支持位带（BIT BAND）扩展
通用CRC16/32：
支持Flash 数据完整性检查

支持数据通信CRC 校验

可设定需进行CRC 校验的Flash 数据块的起始地址和大小
AES 加密：
128 位AES，支持数据加密/解密
I/O 端口：
最多45 个双向I/O 端口（ES8P5088）

- PA 端口（PA0~PA31；对PA6 和PA19，不同型号的芯片只支持其中一个端口）

- PB 端口（PB0~PB13）

最多29 个双向I/O 端口（ES8P5086）

- PA 端口（PA2~PA5，PA7~PA12，PA17~PA22，PA27~PA31）（ES8P5086FJSK）

- PA 端口（PA0~PA8，PA10~PA18，PA24~PA25）（ES8P5086FJLK）

- PB 端口（PB0~PB7）（ES8P5086FJSK）

- PB 端口（PB0~PB7，PB11）（ES8P5086FJLK）

支持8 路外部中断输入，触发方式可配置，每个I/O 端口均可作为外部中断输入源

支持1 路按键中断输入，触发方式可配置，每个I/O 端口均可作为按键中断输入源
定时器/计数器：
T16N0：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能

T16N1：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能

T16N2：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能

T16N3：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能

T32N0：32 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能

RTC：一路RTC 实时时钟，时钟源可选择
UART 通信接口：
支持6 路UART 通信接口UART0/UART1/UART2/UART3/UART4/UART5

支持全/半双工异步通信模式

支持单线半双工异步通信模式

支持传输波特率可配置

支持4 级发送/接收缓冲器

支持7/8/9 位数据格式可配

支持奇偶校验功能可配，支持硬件自动奇偶校验位判断

支持接收帧错误标志、溢出标志、奇偶校验错误标志

支持数据接收和发送中断

支持PWM 调制输出，且PWM 占空比线性可调

接收端口支持红外唤醒功能

支持UART 输入输出通讯端口极性可配置
I2C 通信接口：
支持1 路通信接口I2C0

支持主控和从动模式

支持标准I2C 总线协议，最高传输速率400K bit/s

支持7 位寻址方式

约定数据从最高位开始接收/发送

支持数据接收和发送中断

SCL/SDA 端口支持推挽/开漏模式，开漏时必须使能内部弱上拉或使用外部上拉电阻

SCL 端口支持时钟线自动下拉等待请求功能
SPI 通信接口：
支持1 路通信接口SPI0

支持主控模式和从动模式

支持4 种通信数据格式

支持4 级接收/发送缓冲器

支持数据接收和发送中断
ADC 模拟数字转换器：
支持8/10/12 位分辨率，有效精度为11 位

支持外部最多15 通道模拟输入端

支持一路内部1/4 VDD（或1/3 VDD）通道输入

支持参考电压源可选择

支持中断产生

支持转换结果自动比较

支持定时触发ADC 转换
大电流驱动端口
8 个40mA 大电流（灌电流）驱动口（PA6~PA13）

可用于驱动1~8 个8 段式共阳极数码管
RTC 实时时钟
仅POR 上电复位有效，支持程序写保护，有效避免系统干扰对时钟造成的影响

采用外部32.768KHz 晶体振荡器作为精确计时时钟源

可进行高精度数字校正，提供高精度计时

时钟调校提供两种时间精度，调校范围为±384ppm（或±128ppm），可实现最大时间精度为±1.5 ppm（或±0.5ppm）

时间计数（实现小时﹑分钟和秒）和日历计数（实现年﹑月﹑日和星期），BCD 格式

提供5 个可编程定时中断

提供2 个可编程日历闹钟

提供一路可配置时钟输出

自动闰年识别，有效期到2099 年

12 小时和24 小时模式设置可选

低功耗设计：工作电压为VDD=5.0V 时模块工作电流典型值为0.5μA
