ES7P003FGTF

工作频率最高至16MHz,宽工作电压2.3V~5.5V,工作环境符合- 40 ℃ 至 85 ℃ 的工业级操作温度范围。内置ADC支持8+2个通道精确采集模拟数据;支持多种通信接口,1路UART,1路I2C,1路 SPI;最多支持7路PWM独立通道;更有 8 kV ESD 与 4.4 kV EFT 高抗干扰能力。

应用领域

门禁系统/警报器、温度传感设备、蓝牙音箱、电动车表头、数字电压表头、气体检测器、采集器、充电器、美容仪器、小家电等领域。

产品特性

ES7P003FGTF采用精简指令集RISC-V架构,工作频率最高至16MHz,宽工作电压2.3V~5.5V,工作环境符合- 40 ℃ 至 85 ℃ 的工业级操作温度范围。内置ADC支持8+2个通道精确采集模拟数据;支持多种通信接口,1路UART,1路I2C,1路 SPI;最多支持7路PWM独立通道;更有 8 kV ESD 与 4.4 kV EFT 高抗干扰能力。


产品选型

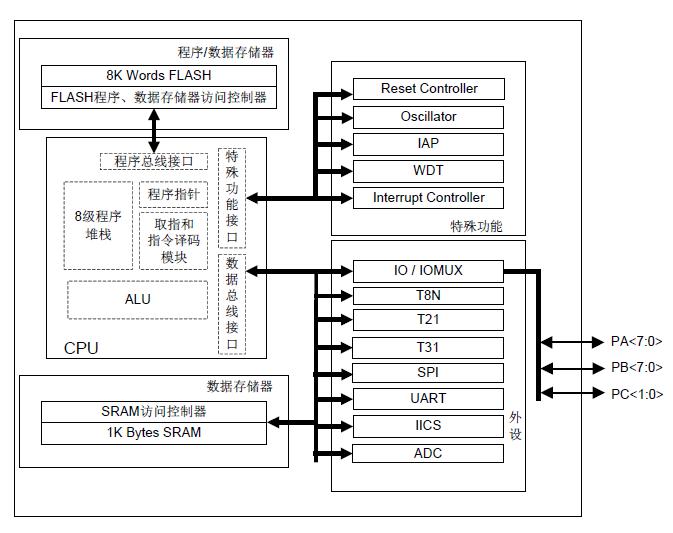

主要特征

  • 工作条件:

    工作电压范围:2.3V ~ 5.5V

    工作温度范围:-40 ~ 85℃

    设计工艺及封装:

    低功耗、高速FLASH CMOS工艺

    20个管脚,采用TSSOP/QFN封装

    内核:

    ES7P RISC CPU内核

    79条精简指令

    系统时钟工作频率最高为16MHz

    指令周期为2个系统时钟周期

    复位向量位于0000H,默认中断向量位于0004H

    支持中断处理,支持中断优先级和中断向量表

    支持硬件乘法/除法器

    存储资源:

    8K Word FLASH程序存储器(其中最后1页固定为Data FLASH数据存储器)

    - 共32页,每页256 Word

    - 支持IAP操作,查表读,页擦除和单地址编程

    - 擦写时,支持定时器模块正常工作

    - 擦写时,不支持中断处理

    256 Word Data FLASH数据存储器

    - 共一页

    - 支持IAP操作,查表读,页擦除和单地址编程

    - 擦写时,支持定时器模块正常工作

    - 擦写时,不支持中断处理

    支持芯片唯一识别码

    8级程序堆栈

    1K Byte SRAM数据存储器

    程序存储器支持直接寻址、相对寻址和查表读操作

    数据存储器支持直接寻址、GPR特殊寻址和间接寻址

    编程及调试接口:

    支持在线编程(ISP)接口

    支持在线调试(ICD)功能

    支持编程代码加密保护

    I/O端口:

    最多支持18个I/O端口

    - PA端口(PA0~PA7)

    - PB端口(PB0~PB7)

    - PC端口(PC0~PC1)

    支持9个外部端口中断PINT(PINT0~PINT8为输入端)

    支持独立的可配置内部弱上/下拉输入端口

    - 输入端口上/下拉电阻的匹配精度为±3%以内(常温25℃,VDD=5V)

    - 支持18个独立可配置弱上拉输入端口

    - 支持16个独立可配置弱下拉输入端口

    支持2个独立可配置开漏输出端口

    复位及时钟:

    内嵌上电复位电路POR

    内嵌掉电复位电路BOR

    - BOR复位电压档位:2.1V,2.5V,3.1V

    支持外部复位MRSTN

    支持独立硬件看门狗定时器

    支持指令RST复位

    支持内部高频16MHz RC振荡时钟源

    - 出厂前校准精度为±1%(常温25℃)

    功耗特性:

    IDLE0电流

    - 6uA@5.0V,25℃,LDO休眠,系统时钟源停振,典型值

    IDLE1电流

    - 70uA@5.0V,25℃,LDO正常工作,系统时钟源停振,典型值

    IDLE2电流

    - 300uA@5.0V,25℃,LDO正常工作,系统时钟源不停振,典型值

    动态电流

    - 2.5mA@内部16MHz,5.0V,25℃,典型值

  • 外设:

    1路8位定时器T8N

    - 定时器模式(计数时钟为系统时钟2分频)

    - 计数器模式(外灌时钟或者内部低频INTLRC时钟)

    - 支持可配置预分频器

    - 支持中断产生


    1路16位多功能定时器T21

    - 支持同步定时器模式(采用系统时钟分频作为时钟源)

    - 内置4位预分频器和7位后分频器

    - 多达3个独立通道,可用于:

    输入捕捉

    输出比较

    PWM 生成(多精度PWM模式)

    - 3路PWM输出占空比可独立设置

    - 3路PWM输出极性可独立设置

    - 支持计数器溢出中断、PWM周期匹配中断、捕捉中断、比较中断


    1路16位多功能定时器T31

    - 16位自动重载计数器,支持递增计数,递减计数,递增/递减交替计数模式

    - 16位可编程预分频器,计数时钟预分频范围为1~65536

    - 8位可编程后分频器,后分频范围为1~256

    - 8位死区延时寄存器T31DLYT

    - 4个16位捕捉/比较寄存器T31CH1R、T31CH2R、T31CH3R和T31CH4R

    - 支持7种工作模式:定时器模式,捕捉模式,比较模式,PWM模式,单脉冲模式,关断功能模式,从模式

    - 支持多个从模式:编码器模式,复位模式,门控模式,触发模式

    - 多达4个独立通道,可用于:

    输入捕捉

    输出比较

    PWM生成(普通PWM模式,中心对齐模式,带死区互补输出)

    单脉冲模式输出

    - 以下事件将生成中断请求:

    更新:计数器上溢出/下溢出、计数器初始化(通过软件或内部/外部触发)触发事件(计数器启动、停止、初始化或通过内部/外部触发计数)

    输入捕捉

    输出比较匹配

    关断输入


    一路高速异步收发器UART

    - 支持异步全双工收发

    - 支持8位/9位数据格式

    - 约定数据从最低位开始接收/发送

    - 支持中断产生


    一路I2C总线

    - 只支持从动模式

    - 支持标准I2C总线协议,最高传输速率400K bit/s

    - 支持7位寻址方式

    - 约定数据从最高位开始接收/发送

    - 支持中断产生


    一路同步串口通讯模块SPI

    - 支持主控模式、从动模式

    - 支持4种数据传输格式

    - 支持主控模式通讯时钟速率可配置

    - 支持4级发送缓冲器和4级接收缓冲器

    - 支持发送和接收缓冲器空/满中断

    - 支持接收数据溢出中断、发送数据写错误中断、从动模式的发送数据错误中断

    - 支持从动模式的片选变化中断、主控模式的空闲状态中断

    - 支持主控模式延迟接收


    模拟数字转换器ADC

    - 支持12位数字转换精度

    - 支持8+2通道模拟输入端

    - 支持可选择参考电压源

    - 支持中断产生
