硅谷通常被认为是在高科技行业工作和生活的理想场所，但是在湾区，无论是公司还是工人，都在增加开支，这促使人们转向更经济的技术中心。

早在2012年，评论员就注意到晶圆厂正逐渐从硅谷消失。他们都去了哪里？

一个受欢迎的地点是亚利桑那州。几家主要的半导体制造商以其较低的生活成本，较低的个人和公司税，更实惠的住房以及更少的监管障碍而著称，已宣布计划在菲尼克斯地区及其以外地区建立制造工厂。

这是一些主要的芯片工业公司的综述，这些公司正在大峡谷州建立业务，并简要介绍了“硅沙漠”的吸引力所在。

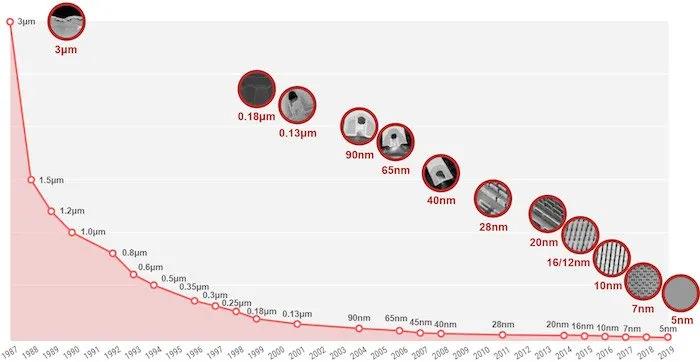

图：台积电逻辑技术的最新进展

尽管美国政府在美国建立更多晶圆厂的压力导致了这一决定，但美国晶圆厂的生产也是台积电的战略举措。如果有的话，这将使这家芯片制造巨头能够与GlobalFoundries等其他美国芯片制造商更好地竞争，并竞标美国政府和军事合同。

台积电供应商LCY是全球最大的半导体化学品生产商之一，它也正在考虑在亚利桑那州建立美国工厂。该工厂将是LCY在中国台湾以外的最大投资，如果计划最终确定并获得批准，则该工厂应在2023年底前完成，这与台积电的2024年生产目标十分吻合。

2020年第三季度，恩智浦在亚利桑那州钱德勒开设了最新的晶圆厂-150毫米氮化镓（GaN）晶圆厂，该公司自信地称其为“美国5G RF功率放大器领域最先进的晶圆厂”。

图：州长道格·杜西（Doug Ducey）和其他官方代表参加恩智浦新的亚利桑那州GaN晶圆厂开业仪式

新工厂通过充当芯片开发的“创新中心”，将恩智浦在GaN开发和RF功率方面的专业知识与大批量生产能力结合在一起。通过建立该枢纽，恩智浦希望支持5G基站的扩展，并在航空航天等关键市场发展基础设施。

该晶圆厂将加快NXP GaN器件从概念到验证的生产周期。

最近，三星已经向亚利桑那州，纽约州和德克萨斯州的有关部门提交了文件，寻求建立一个半导体晶圆厂，预计将创造1800个工作岗位，成本为170亿美元。
在向《韩国先驱报》发表的一份声明中，三星官方承认该公司在探索其他潜在地点时尚未做出决定。不过，据称三星正在与美国这些州就税收优惠和减免进行谈判，并利用潜在的89亿美元的当地经济增长作为杠杆。
如果三星无法与得克萨斯州官员商讨优惠的税收优惠（考虑到三星已经在得克萨斯州设有工厂），那么亚利桑那州可能是下一个最佳地点，因为它在向科技公司提供税收优惠时慷慨大方。
如果三星决定在何处建造，该晶圆厂最早可在2023年第四季度动工。

为什么亚利桑那州迅速成为美国新的硅晶圆生产中心？

乍一看，除了为芯片制造商提供制造工厂所需的土地之外，在亚利桑那州建厂可能没有令人信服的理由。从该州的地理位置来看，这里似乎并不能提供大量的硅矿或更好的供应链。

至少在英特尔到达那里之前就是这种情况。

英特尔是1980年将半导体制造引入亚利桑那州的第一家芯片制造商。随着岁月的流逝，英特尔通过对其晶圆厂中心进行大量投资来扩大其存在，最近的一次是英特尔在亚利桑那州的Ocotillo硅晶圆园区，这是美国最大的建筑工地之一

为什么英特尔选择亚利桑那州并不为人所知。但是，英特尔对亚利桑那州经济产生的积极影响已有充分记载。

图：亚利桑那州的经济得益于英特尔的制造业，并将继续受益于搬迁到那里的其他公司

英特尔及其供应商率先将亚利桑那州确立为半导体制造中心。其他人也应该效仿，这主要是由于凤凰城地区已经建立了供应链和基础设施。今天，几家芯片制造商和其他芯片行业公司在亚利桑那州都有业务，包括ASML，应用材料和Nova。

由于亚利桑那州是新建芯片厂的可行之地，因此三星可能会忘记奥斯丁，而跟随台积电和恩智浦，选择亚利桑那州作为即将成立的代工厂的地点。
