方案介绍

电子烟是一种模仿卷烟的电子产品，有着与卷烟一样的外观、烟雾、味道和感觉。它是一种以可充电锂聚合物电池供电驱动雾化器，透过加热油舱中的烟油，将烟油变成蒸汽后，让用户吸食的一种产品。

本方案基于新唐M031TD2AE，内置最高运行速度可达 96/144 MHz 16位PWM 产生器，满足升降压需求完成MOS驱动；支持最多16信道12位2Msps ADC满足快速采样需求；内置比较器，可提供及时保护触发；一组高速24MHz SPI，用于驱动TFT显示屏。

功能说明：

功率及温度调整、TFT屏显示、

M031TD2AE特征说明：

--48/72MHz Cortex-M0 32位CPU平台

--32-bit 硬件除法器

--存储：64K Flash，8K SRAM；

-- 96 MHz 的内建 16 位 PWM

--支持最多16信道12位2Msps ADC

--最多支持四组高速 6 MHz UART

--两组高速 1 MHz I²C

--一组高速 24 MHz SPI /I²S

--支持一组 Quad SPI

--支持两组 USCI 可设为 UART 、 SPI 、 I²C

--支持一组 16/8 位外扩接口 ( EBI ) ，最大外部地址空间为 1 Mbytes

--提供多种脚位封装选择：QFN33，LQFP48，LQFP64。

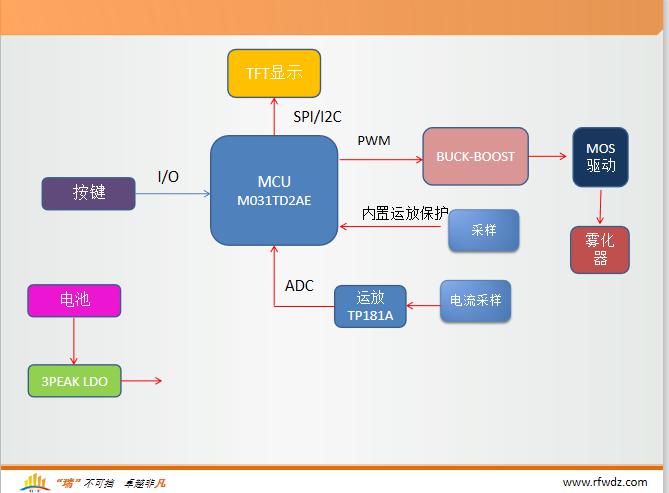

原理框图：

瑞凡提供物料：

LDO：TPL710/TPL740；运放:TP181A；MCU：M031TD2AE 等。
