方案介绍

电子锁已发展成为集智能、防盗、安全，便利为一体的智能系统，给用户提供指纹开锁，使用方便，安全可靠，解决用户忘记带钥匙时不能开门的烦恼。

本方案基于芯唐低功耗芯片I91230PRI-LQFP64，最低功耗1uA，超大flash，多管脚，UART，SPI，I2C等多种通讯接口等特点开发；

功能说明：

低功耗长待机、去伪指纹检测Sensor的指纹模组开锁，NFC卡开锁，微信小程序开锁，主人不在家给访客临时开门密码开锁，直接明了OLED显示电子锁状态，甜美语音信息提示等。

I91230PRI特点说明：

--50MHz Cortex-M0+ 32位CPU平台

--宽范围工作电压1.8V-5.5V

--超低功耗性能，最低功耗1μA @ 5V

--直推8欧0.5W喇叭

--存储：64K Flash，12K SRAM；

--定时器：2个8分频，24Bit分辨率的Timer；

通讯接口：

--2路UART标准通讯接口

--2路SPI标准通讯接口

--2路I2C标准通讯接口

封装：LQFP64

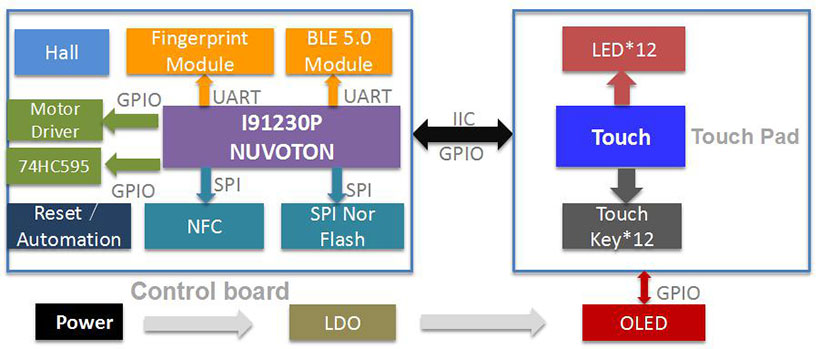

原理框图：

瑞凡微提供产品：

MCU：I91230PRI-LQFP64; DC-DC：TPP2020; Touch IC： ES7P2023;

SPI NOR Flash：BY25Q32BSTIG;
